Markýzy

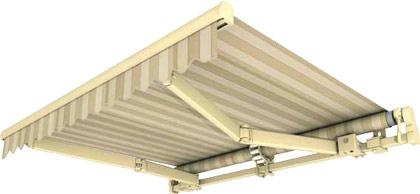

Silver Plus

Markýza Silver Plus je vyrobena z lehkých slitin a je proto vítaným ekonomickým řešením při zatemňování teras a balkónů střední velikosti.

Rozkládací ramena markýzy jsou vyrobena ze speciální hliníkové slitiny, zamontována na úchyty, které jsou vyrobeny číslicovými obráběcími stroji z téže hliníkové slitiny.

Použití Fleyerova řetězu v kloubech zaručuje vysokou životnost.

Konstrukce markýzy je opřena o pevnou čtvercovou ocelovou desku, což nám dává volnost při volbě místa namontování konzol. Montáž markýzy je proto velmi jednoduchá.

Dodatečná hliníková stříška chrání látku a zdůrazňuje celkový estetický vzhled markýzy. Konstrukce markýzy je lakována práškovou metodou v bílé barvě.

Možnost použití křížových ramen.

Výsuv

1,6m; 1,9m; 2,2m; 2,5m

Maximální výsuv

2,5m

Maximální šířka

5,3m

Minimální šířka

výsuv + 0,4m

Ramena

rozkládací, hliníková s pružinami a řetězem, vodorovné seřízení složených ramen, u křížových ramen min. šířka = výsuv -0,4m

Úhel pohybu

5°-40°

Konzole

do zdi, do stropu, do krovu

Velikost navíjecí hřídele

70mm; 80mm

Stříška

na přání

Barevné provedení

bílá prášková barva

Látka

více než 70 vzorů

Volán

výška 21cm (±0,5cm), druh dle vzorníku

Ruční ovládání

klika 1,5m; 1,8m; 2,2m

Elektrické ovládání

motor, motor s nouzovou havarijní klikou, dálkové ovládání, automatické čidlo vítr-slunce



Barevné provedení:

bila.jpg- bílá, RAL 9010






Regulace a způsob montáže:


Montáž do zdi (verze se stříškou)


Rozsah regulace sklonu markýz


Montáž do stropu


Montáž do stěny


Montáž do krovu





Australia

Australia se výborně osvedčuje na velkých terasách. Díky jednoduché konstrukci a solidnímu provedení se často používá v komerčních instalacích.

Rozkládací ramena markýzy jsou namontovány na hliníkových konzolách vyrobených technikou tlakového odlitku.

Preciznost výroby kloubů ramen a použití Fleyerova řetězu zaručují markýze trvanlivost a vysokou životnost.

Centrální vzpěra navíjecí hřídele pomáhá zamezit jejímu prohnutí a zajišťuje správné napnutí látky zejména u velmi širokých markýz.

Konstrukce je opřena o pevnou ocelovou čtvercovou desku, což nám dává volnost při volbě místa namontování konzol. Montáž markýzy se tím výrazně zjednoduší.

Konstrukce markýzy je lakována práškovou metodou v barvách: bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Možnost použití křížových ramen.

Výsuv

2,1m; 2,6m; 3,1m; 3,6m

Maximální výsuv

3,6m

Maximální šířka

7m

Minimální šířka

výsuv + 0,35m

Ramena

rozkládací, hliníková s pružinami a řetězem, vodorovné seřízení složených ramen, u křížových ramen min. šířka = výsuv -0,4m

Úhel pohybu

5°-60°

Konzole

do zdi, do stropu, do krovu

Velikost navíjecí hřídele

70mm; 80mm

Barevné provedení

bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Látka

více než 70 vzorů

Volán

výška 21cm (±0,5cm), druh dle vzorníku

Ruční ovládání

klika 1,5m; 1,8m; 2,2m

Elektrické ovládání

motor, motor s nouzovou havarijní klikou, dálkové ovládání, automatické čidlo vítr-slunce




Barevné provedení:

bila.jpg- bílá, RAL 9010


bezova.jpg- béžová, RAL 1015


stribrna.jpg- stříbrná, RAL 9006

- grafitové koncovky, RAL 7021


hneda.jpg- hnědá, RAL 8016




Regulace a způsob montáže:


Rozsah regulace sklonu markýz


Montáž do stropu


Montáž do stěny


Montáž do krovu



Jamaica

Jamaica je spojením solidnosti a elegance. Její konstrukce zajišťuje vysokou životnost v podmínkách intensivního provozu a proto je ideálním řešením pro velké terasy a komerční instalace.

Rozkládací ramena markýzy jsou namontována na hliníkové konzoly speciální konstrukce. Tyto konzoly jsou vyrobeny speciální metodou číslicového obrábění.

Použití Fleyerova řetezu při konstrukci ramen ve spojení s přesností provedení kloubů zajišťují markýze dlouholetý bezporuchový provoz.

Díky centrální vzpěře navíjecí hřídele je u velkých markýz látka vždy rovnoměrně napnutá.

Konstrukce se opírá o pevnou čtvercovou desku, což nám dává volnost při volbě místa namontování konzol. Montáž markýzy se tím výrazně zjednoduší

Konstrukce markýzy je lakována práškovou metodou v barvách: bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Možnost použití křížových ramen.

Výsuv

2,1m; 2,6m; 3,1m; 3,6m; 4,1m

Maximální výsuv

4,1m

Maximální šířka

7m

Minimální šířka

výsuv + 0,5m

Ramena

rozkládací, hliníková s pružinami a řetězem, vodorovné seřízení složených ramen, u křížových ramen min. šířka = výsuv -0,4m

Úhel pohybu

5°-40°

Konzole

do zdi, do stropu, do krovu

Velikost navíjecí hřídele

70mm; 80mm

Stříška

na přání

Barevné provedení

bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Látka

více než 70 vzorů

Volán

výška 21cm (±0,5cm), druh dle vzorníku

Ruční ovládání

klika 1,5m; 1,8m; 2,2m

Elektrické ovládání

motor, motor s nouzovou havarijní klikou, dálkové ovládání, automatické čidlo vítr-slunce




Barevné provedení:

bila.jpg- bílá, RAL 9010


bezova.jpg- béžová, RAL 1015




stribrna.jpg- stříbrná, RAL 9006

- grafitové koncovky, RAL 7021


hneda.jpg- hnědá, RAL 8016




Regulace a způsob montáže:


Rozsah regulace sklonu markýz


Montáž do krovu


Montáž do stěny


Montáž do stropu


Montáž do zdi (verze se stříškou)





Palladio

Palladio je elegantní markýza s kazetou, vhodná zejména pro instalaci na terasách.

Speciální konstrukce konzol ramen zvedá ramena nahoru. Dochází k těsnému uzavřeni kazety, která chrání navinutou látku.

Použití Fleyerova řetezu při konstrukci ramen ve spojení s přesností provedeni kloubů zajišťují markýze dlouhodobý bezporuchový provoz.

Díky použití pružných vzpěr navíjecí hřídele je látka vždy rovnoměrně napnutá.

Palladio spojuje vlastnosti kazetové markýzy s konstrukcí opřenou na čtvercové desce. Toto řešení umožňuje využít funkčnosti kazetové markýzy v plném rozsahu a zároveň zjednodušuje její montáž.

Konstrukce markýzy je lakována práškovou metodou v barvách: bílá, béžová, stříbrná s grafitovými koncovkami, hnědá.

Výsuv

2,1m; 2,6m; 3,1m; 3,6m

Maximální výsuv

3,6m

Maximální šířka

7m

Minimální šířka

výsuv + 0,5m

Ramena

rozkládací, hliníková s pružinami a řetězem, vodorovné seřízení složených ramen

Úhel pohybu

5°-50°

Konzole

do zdi, do stropu, do krovu

Velikost navíjecí hřídele

70mm

Kazeta

s těsněním

Barevné provedení

bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Látka

více než 70 vzorů

Volán

výška 21cm (±0,5cm), druh dle vzorníku

Ruční ovládání

klika 1,5m; 1,8m; 2,2m

Elektrické ovládání

motor, motor s nouzovou havarijní klikou, dálkové ovládání, automatické čidlo vítr-slunce

doporučujeme motor s automatickými koncovými dorazy





Barevné provedení:

bila.jpg- bílá, RAL 9010


bezova.jpg- béžová, RAL 1015




stribrna.jpg- stříbrná, RAL 9006

- grafitové koncovky, RAL 7021


hneda.jpg- hnědá, RAL 8016




Regulace a způsob montáže:


Montáž do stěny


Montáž do stropu


Montáž do krovu


Rozsah regulace sklonu markýz



Dakar

Dakar je vhodná zejména pro zatemnění velkých teras.

Plná kazeta dodává této markýze moderní a elegantní vzhled přičemž chrání látku i ramena proti atmosférickým vlivům.

Pro účinnější ochranu látky používáme zabezpečovací těsnení uvnitř kazety.

Při konstrukci markýzy používáme rozkládací ramena ze slitiny hliníku. Ramena jsou namontována na konzoly vyrobené metodou tlakového odlitku.

Přesné klouby s Fleyerovým řetězem z nerezové oceli zajišťují dlouhodobý a bezporuchový provoz.

U širších markýz je použitá centrální vzpěra hřídele, která zajišťuje správné a rovnoměrné napnutí látky.

Konstrukce markýzy je ošetřena práškovou metodou v barvách: bílá, stříbrná s grafitovými koncovkami, béžová, hnědá.

Výsuv

2,1m; 2,6m; 3,1m; 3,6m

Maximální výsuv

3,6m

Maximální šířka

6m

Minimální šířka

výsuv + 0,5m

Ramena

rozkládací, hliníková s pružinami a řetězem, vodorovné seřízení složených ramen

Úhel pohybu

5°-40°

Konzole

do zdi, do stropu, do krovu

Velikost navíjecí hřídele

80mm

Kazeta

s těsněním

Barevné provedení

bílá, béžová, stříbrná s grafitovými koncovkami, hnědá

Látka

více než 70 vzorů

Volán

výška 21cm (±0,5cm), druh dle vzorníku

Ruční ovládání

klika 1,5m; 1,8m; 2,2m

Elektrické ovládání

motor, motor s nouzovou havarijní klikou, dálkové ovládání, automatické čidlo vítr-slunce

doporučujeme motor s automatickými koncovými dorazy



Barevné provedení:

bila.jpg- bílá, RAL 9010


bezova.jpg- béžová, RAL 1015




stribrna.jpg- stříbrná, RAL 9006

- grafitové koncovky, RAL 7021


hneda.jpg- hnědá, RAL 8016




Regulace a způsob montáže:


Montáž do stěny


Montáž do stropu


Montáž do krovu


Rozsah regulace sklonu markýz



Dodatečné vybavení markýz

Motory

Axis – je opatřen mechanickými koncovými vypínači. Horní a dolní poloha se seřizuje pomocí imbusového šroubu.

Axis Nemo - je vybaven elektronickými koncovými dorazy a řídící jednotkou s přijímačem dálkového ovládání. Existuje možnost přímého ovládání motoru pomocí pulzního vypínače. Naprogramování koncových dorazů probíhá přímo pomocí ovládače.



Motory s nouzovou havarijní klikou

Axis-H je vybaven mechanickými koncovými dorazy s možností ručního svinutí markýzy pomocí kliky. Dorazy se nastavují pomocí imbusového šroubu.

Nemo-H je vybaven elektronickými koncovými dorazy a vestavěným přijímačem dálkového ovládání. Možnost ručního svinutí markýzy pomocí kliky. Koncové dorazy se nastavují pomocí vysílače.



Řídící jednotky a čidla počasí

Rem Co – je řídící jednotka pro motory Axis, Axis-H. Je vybavena přijímačem dálkového ovládání. Umožňuje přímé řízení pulsním vypínačem a spolupracuje s čidly počasí.

Rem C1 – je řídící jednotka pro motory Axis, Axis-H. Je vybavena přijímačem dálkového ovládání a spolupracuje s čidlem vítr.



Ovládání

Směrový vypínač – ovládání motorů Axis, Axis-H.

Pulsní vypínač – ovládání motorů Nemo

Jednokanálovy vysílač dálkového ovládání

Jednokanálovy vysílač dálkového ovládání s funkcí kontroly čidla slunce.

Pětikanálový vysílač dálkového ovládání.


Převodovka s posilovačem

Převodovka s posilovačem navíjení markýzy a omezovačem koncové polohy. Možnost použití v markýzách: Silver Plus, Jamaica, Australia.
